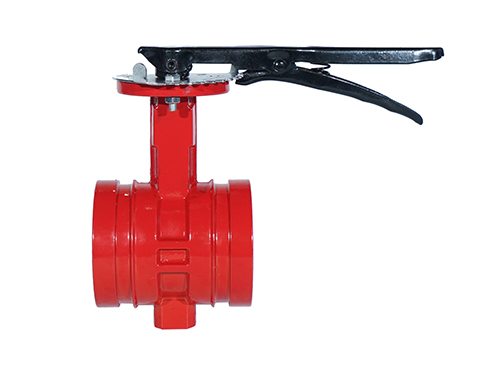

沟槽手柄蝶阀

产品概述

沟槽手柄蝶阀是一种采用沟槽式管接头（卡箍）连接，并配备手动手柄进行操作的蝶阀。它专为需要安装、拆卸和维修的管道系统设计，尤其在美国NFPA标准影响下，成为消防喷淋、给水系统的主流阀门类型。其核心是将蝶阀的紧凑性与沟槽连接的性结合。

核心设计特点

沟槽连接系统：

安装：阀门两端有预制的滚制沟槽。安装时，只需将橡胶密封圈套在管道端部，覆盖阀门接口，然后用两片式卡箍包裹并拧紧螺栓即可完成连接。无需焊接、无需法兰对接、无需螺纹拧紧，安装速度比传统方式快数倍。

柔性：沟槽连接属于柔性连接，允许管道有少量轴向位移和角偏转，能吸收振动和噪音，补偿热胀冷缩，系统性。

标准化：遵循AWWA C606、GB/T 5135.11等沟槽式管接头标准，与市场上主流沟槽管件兼容。

手柄操作机构：

直观：与普通手柄蝶阀相同，通过旋转手柄90°实现启闭，位置指示明确。

可锁定设计：手柄上通常带有锁孔，可配合挂锁使用，防止误操作或未经授权的关闭，在消防系统中至关重要。

轻便操作：由于常用于中低压系统，手柄直接操作即可满足扭矩要求。

阀门结构：

通常采用中线型蝶阀设计，阀杆、蝶板中心与管道中心一致。

橡胶阀座密封：实现双向气泡级密封（零泄漏），是消防系统严格要求的标准。

公称通径(DN)：DN50(2")至DN300(12")常见和标准，部分可提供DN25至DN600。

公称压力(PN)：PN16(1.6MPa)是消防系统主流压力等级。

适用温度：0°C至+80°C（主要由EPDM橡胶密封圈决定）。

适用介质：水、油品、空气（取决于密封圈材质）。

核心优势

安装效率革命性提升：节省至少70%以上的安装时间，大幅降低人工成本。

维护方便：如需更换阀门，只需松开卡箍即可拆卸，不影响整个管道系统。

，零泄漏：沟槽连接压力越高密封越紧，橡胶阀座阀门本身密封。

系统柔性与环保：减震降噪，无需动火作业，安装现场更、更环保。

标准化与兼容性：接口标准统一，可与不同的沟槽管道和管件配套使用。

主要应用

消防系统（主力市场）：

自动喷水灭火系统（湿式、干式、预作用系统）

消防栓系统

消防泵的进出水管路

信号蝶阀是每个分区/楼层的组件

工业与民用给排水：需要安装和经常维护的空调水系统、工艺水系统。

矿山、船舶：对安装便捷性要求高的场合。

选型与注意事项

明确用途：消防系统选用带信号反馈装置的沟槽信号蝶阀，且需符合消防产品认证（如CCCF）。

确认规格：口径（DN）、压力等级（PN）。

检查配套：确认是否随阀提供配套的卡箍和橡胶密封圈。通常“沟槽蝶阀”指阀体本身，完整连接需要“沟槽管件”套装。

材质确认：阀体材质和密封圈材质符合介质要求（消系统：球墨铸铁阀体+EPDM密封圈）。
