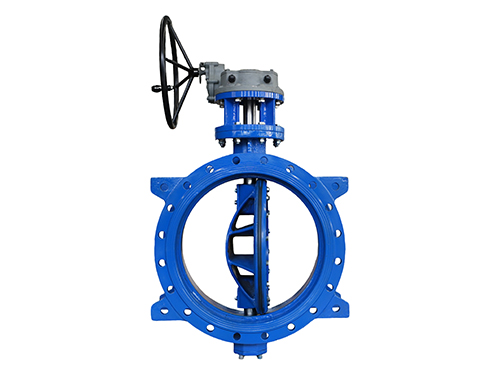

双偏心蝶阀

产品概述

双偏心蝶阀在于两个几何偏心设计，使得蝶板在启闭过程中与阀座脱离接触，从而实现了的摩擦、的密封等级、更长的使用寿命和更小的操作扭矩。它是现代工业中替代传统闸阀、截止阀和普通蝶阀的理想选择。

“双偏心”原理详解

偏心（阀杆轴线偏移）：

阀杆轴线相对于蝶板密封面中心线（即管道中心线）向下游方向偏移一个距离。

作用：使得蝶板在开启约10°后，其密封面即与阀座脱离，后续转动无摩擦。关闭时，在10°-15°才接触并压紧密封。

偏心（阀杆轴线偏移）：

阀杆轴线相对于阀体中心线（管道中心线）向一侧偏移。

作用：将蝶板的旋转中心移开，进一步优化了启闭过程中的运动轨迹，蝶板能平滑、无干涉地转入阀座。

综合效果：这两个偏心共同作用，将蝶板与阀座的接触从“滑动摩擦”变为“凸轮式的卡入压紧”，从根本上解决了传统蝶阀密封面易磨损、扭矩大的痛点。

核心结构特点

偏心式阀杆安装：阀杆不在蝶板正中心，是实现的基础。

多用于法兰式连接：因其常用于关键工况，法兰连接（符合GB、ANSI、DIN等标准）的性和高承压能力是主流选择，也有对夹式。

多层次复合阀座：

阀座结构：通常由不锈钢阀座架内嵌弹性密封圈（如FKM氟橡胶、HNBR氢化丁腈、EPDM）构成。

密封原理：关闭时，蝶板边缘挤压弹性密封圈，产生弹性变形实现紧密密封。这种“挤压式”密封比中线蝶阀的“过盈配合”更，。

的阀杆与轴承：为承受偏心带来的额外力矩，阀杆更粗壮，并采用自润滑轴承支撑，操作平稳。
