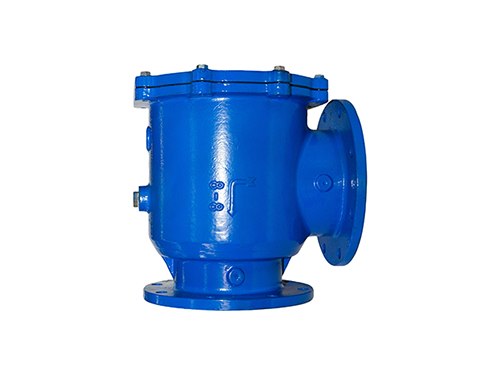

扩散过滤器

产品概述

扩散过滤器，也称扩散器过滤器或节流过滤器，是一种集过滤、扩散（均流）、减压节流功能于一体的复合式管道附件。它主要安装于流量计、控制阀、喷雾系统、分析仪表等敏感设备的上游，其核心使命是净化介质、稳定流态、保护下游关键设备，测量精度与系统运行的长期性。

核心功能与价值

深层过滤：内置滤网（通常为不锈钢编织网或烧结滤芯），能滤除介质中的固体颗粒、杂质，防止其损坏下游设备。

流态整流与扩散：的内部腔室和扩散板设计，能将紊乱的、带涡流的流体整理成平稳、均匀的层流或稳定流，流速剖面畸变，为流量计创造理想的测量条件。

减压与稳流：通过内部节流孔板或迷宫式流道，可降低并稳定局部压力，减少压力波动对下游设备的冲击。

一体化设计，节约空间：将过滤、整流、减压功能集成于一个阀体内，减少了管道中多个独立元件的使用，安装更紧凑，压损。

结构特点与工作原理

主要构件：

阀体：通常为法兰或螺纹连接，内部包含多个功能腔室。

过滤段：装有高目数滤网（如40目、60目、100目，甚至），负责截留颗粒物。滤网通常为可抽取式筒状或篮式结构。

扩散/整流段：位于过滤段下游，由多孔板、蜂巢板或一系列导流叶片组成，用于打散流体、均匀流速分布。

排污阀/盖：用于定期排出滤网拦截的杂质。

差压计接口（可选）：用于安装差压表，监测滤网堵塞情况。

工作流程：

介质首入过滤器部分，颗粒杂质被滤网拦截。

经过初步净化的流体进入扩散整流室，紊乱的流体在此被强制重新分布，变成速度均匀、方向稳定的流束。

均匀稳定的流体流出，供给下游的流量计或控制阀。

主要类型

按主要功能侧分：

流量计过滤器：整流功能尤为突出，通常符合流量计前直管段要求的内置替代方案。

泵前过滤器/吸入扩散器：安装在泵，防止气蚀、均匀进液流态，保护叶轮。

喷雾系统过滤器：防止喷嘴堵塞，雾化均匀。

仪表风过滤器：为气动仪表提供洁净、稳定的气源。

按滤芯类型分：编织网式、烧结金属式、高分子滤芯式。

按清洗方式分：手动清洗型、自动反冲洗型。

产品特点与优势

提升测量精度：为流量计提供理想的流场条件，是孔板、涡街、超声波等流量计测量的关键前提。

延长设备寿命：保护昂贵的控制阀阀芯、流量计探头、喷雾喷嘴等免受冲蚀和堵塞。

系统运行稳定：减少因介质脏污或流态不稳导致的设备故障和工艺波动。

维护便捷：多数设计允许在不拆卸主管道的情况下，打开阀盖或侧盖清洗或更换滤网。

降低综合成本：一体化设计节省了安装空间、管道材料和维护时间。

典型应用

计量与贸易交接系统：原油、成品油、气、化工产品的贸易输送管线上，安装在流量计前。

过程控制系统：调节阀、自力式控制阀的前端保护。

工业喷雾与加湿系统：锅炉喷雾减温、车间加湿、烟气洗涤。

关键设备保护：压缩机、泵、分析仪取样口的过滤。

供暖与空调系统：保护热量表、电动调节阀。

选型与安装要点

选型关键：

过滤精度：根据被保护设备的要求选择滤网目数（通常为设备通道的1/3-1/2）。

处理流量与压力：满足系统流量下的压降要求。

连接方式与口径：匹配管道尺寸。

材质：根据介质腐蚀性选择阀体（碳钢、不锈钢）和滤网材质（通常为304或316不锈钢）。

整流要求：明确是否需要强整流功能，这影响内部扩散段的设计。

安装要点：

位置：安装在被保护设备的上游，尽量靠近设备入口。

流向：阀体箭头与介质流向一致。

排污空间：为操作排污阀或拆卸滤篮预留足够空间。

前后直管段：尽管自身具备整流功能，但在其上游仍建议有少量直管段（如3-5D），以达到效果。

维护

定期排污：根据介质清洁度，定期打开底部排污阀排出杂质。

清洗滤网：当进出口压差显著增大（如通过差压表监测）时，应停机取出滤网进行清洗或更换。

检查密封：维护后各密封面完好，防止短路旁通。
