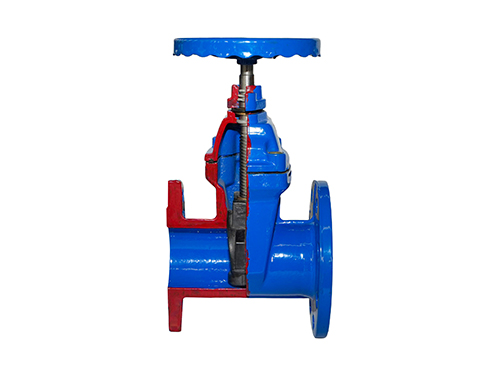

软密封闸阀剖面图

软密封闸阀结构与工作原理详解

一、总体结构布局

软密封闸阀（明杆弹性座封模式）采用垂直轴对称设计，其核心结构可分为三大功能模块：

上部驱动模块-包含操作机构、阀杆螺母和阀杆密封系统

中部过渡模块-阀盖/支架构成压力边界过渡

下部流通模块-阀体、闸板和密封面组成流体控制单元

三个模块通过阀杆这一核心传动部件贯穿连接，形成完整的力与运动传递链。

二、核心部件功能解析

1.阀体组件

作为阀门的主承压壳体，阀体采用铸造或锻造工艺制造。其内部设计有的流体通道，两端配置标准管道接口（法兰或螺纹）。阀座区域经过加工，形成与闸板橡胶密封面相匹配的配合表面。阀体材料根据工况选择，常用球墨铸铁、铸钢或不锈钢。

2.弹性密封闸板

这是实现"软密封"功能的核心创新部件。该部件采用复合结构设计：

内部骨架层：球墨铸铁或钢结构，提供机械支撑和力传递

外部包覆层：整体模压成型的橡胶（EPDM/NBR），厚度均匀覆盖整个密封区域

过渡结合层：通过粘接工艺橡胶与金属的性结合

闸板设计为楔形或平行双板结构，橡胶层在关闭时产生可控的弹性变形，补偿系统偏差。

3.阀杆传动系统

由阀杆、阀杆螺母和导向机构组成运动系统：

阀杆：采用不锈钢制造，表面进行硬化处理。下端与闸板采用T型槽或类似防转连接

阀杆螺母：固定在支架顶部，与阀杆梯形螺纹配合，将旋转运动转换为直线运动

导向机构：阀杆垂直运动无偏摆

4.动态密封系统

填料函系统提供阀杆处的密封：

填料室：阀盖内加工的圆柱腔体

密封填料：多层柔性石墨或PTFE填料环，具有自润滑特性

压紧机构：通过压盖和螺栓提供可调节的径向压紧力

此系统允许在阀门带压状态下进行维护调整。

5.操作执行机构

根据阀门尺寸和操作扭矩需求配置：

直接手轮：适用于DN150以下阀门

齿轮减速箱：用于大口径阀门，提供机械增力

电动执行器：自动化控制接口

三、工作机理详解

关闭过程力学传递

操作者施加顺时针旋转力矩→阀杆螺母将旋转运动锁定→阀杆产生向下的螺旋推进运动→阀杆底端推动闸板垂直下行→闸板橡胶密封面接触阀座→继续旋转产生压缩载荷→橡胶层发生设计范围内的弹性变形→变形力均匀分布至整个密封环带→形成连续无间断的密封线

开启过程运动特性

逆时针旋转输入→阀杆向上螺旋提升→闸板脱离阀座表面→橡胶层弹性恢复原状→闸板进入阀盖上腔→流体通道

明杆结构提供直观的位置反馈：阀杆伸出长度与开度成正比。

密封作用机理

软密封的核心在于弹性体变形补偿原理：

宏观补偿：橡胶的柔软性适应阀座表面的形状偏差

微观密封：橡胶分子级流动填充表面微观不平

压力辅助：系统压力增强密封面贴合度

自适应性：温度压力变化时保持密封接触

四、性能特征分析

结构优势

零泄漏：弹性密封实现气泡级密封（ANSI Class VI）

低操作扭矩：橡胶摩擦系数远低于金属摩擦副

双重密封：闸板主密封+阀杆填料密封构成冗余系统

维护友好：明杆结构便于状态检查和维护

双向流动：对称设计支持介质双向流动

应用限制

温度限制：受橡胶材料耐温范围制约（通常-20℃～+120℃）

抗磨损性：不适用于含硬质颗粒的浆液介质

抗撕裂性：橡胶层需避免尖锐物体损伤

五、典型应用场景配置

市政供水系统

采用EPDM橡胶密封，阀体环氧涂层，适用于温度4-50℃的饮用水。配置齿轮箱便于井下操作。

建筑给水系统

紧凑型设计，螺纹或法兰连接，工作压力PN16。常用于泵房和水箱管路。

工业循环水

增强型阀体材质，适应轻微腐蚀性水质。配备开度指示器便于流程控制。

六、技术发展脉络

传统金属密封闸阀（高扭矩、易泄漏）→初期橡胶衬里闸阀（寿命短）→整体包胶闸板技术（80年代突破）→现代弹性座封闸阀（标准化产品）

这一演进路径的核心是从刚性密封到弹性密封的理念转变，通过材料与机械设计的结合，解决了管道阀门"关不严、开不动"的行业难题。
