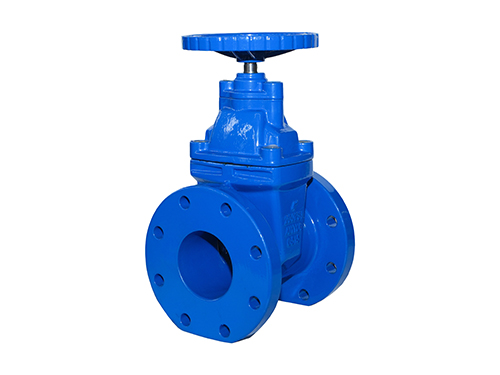

美标手轮闸阀

一、产品定义与标准体系

美标手轮闸阀是通过手轮进行手动操作，它代表了北美工业管道系统的主流阀门配置，其核心特征在于标准化的接口尺寸、材料等级和压力-温度额定值，了与美标管道系统的兼容性和范围内的备件互换性。

二、核心标准与认证

产品设计和制造遵循API 600《炼厂用螺栓连接阀盖钢制闸阀》或API 602《紧凑型钢制闸阀》等核心阀门标准。压力-温度额定值依据ASME B16.34《阀门-法兰、螺纹和焊接端》确定。法兰连接尺寸符合ASME B16.5《管法兰和法兰管件》的Class系列（150、300、600、900等）。材料规格遵循ASTM标准，如阀体常用ASTM A216 WCB（铸钢），阀杆常用ASTM A182 F6a（13Cr不锈钢）等。

产品通常可获得API 6D（管线阀门）认证、测试认证（API 607/API 6FA）以及符合美国饮用水要求的NSF认证（如适用）。这些认证是其进入北美及许多市场的强制性或重要的准入门槛。

三、典型结构与设计特征

阀体结构通常采用的“螺栓连接阀盖”设计，阀盖与阀体通过一组外周螺栓连接，内部压力自紧密封。这种结构承压，维护时可单独拆卸阀盖，无需将阀门整体从管道拆下。流道设计分为全通径（Full Port）和缩径（Reduced Port）两种，全通径提供与管道一致的流通面积，压降；缩径结构更紧凑、重量更轻。

闸板设计以刚性楔式单闸板和弹性楔式闸板为主。弹性闸板沿中心线开槽，具备微变形能力，能补偿因温度和管道应力引起的阀座变形，密封性，是主流选择。阀座通常采用本体金属加工而成（本体阀座），或在阀体上堆焊硬质合金（如13Cr、Stellite），形成损、耐冲刷的密封面。

阀杆系统为明杆外螺纹式（OS&Y）。阀杆螺纹位于阀体外部，不与介质接触。阀杆采用不锈钢，直径粗壮，导向段长，在高压差下操作稳定、无振动。填料系统采用深填料函设计，可装入多圈柔性石墨或PTFE编织填料，通过可调节的压盖和活节螺栓实现的阀杆密封。

操作机构的核心是的大型铸造手轮。手轮上通常铸有旋转方向箭头（“OPEN”和“CLOSE”）及厂商标记。大口径阀门（通常Class 300、DN≥6″以上）会标配或可选撞击手轮，其轮辐设计允许使用撬棍辅助操作，以应对高关闭扭矩。

四、材料组合与压力等级

标准材料组合（以石油化工常用为例）：

阀体/阀盖：ASTM A216 WCB（碳钢）、A351 CF8/CF8M（304/316不锈钢）、A217 WC6/WC9（合金钢）。

闸板：与阀体同材质，密封面堆焊硬质合金。

阀杆：ASTM A182 F6a（13Cr）或F304/F316。

阀座密封面：堆焊Stellite 6（钴基合金）或13Cr。

填料：柔性石墨环（适用于高温）、石墨箔编织填料。

螺栓：ASTM A193 B7（合金钢螺栓）配A194 2H螺母。

手轮：可锻铸铁（ASTM A47）。

压力等级（Class）：

Class 150：通用低压等级，适用于大多数水、气、油系统。

Class 300：中压等级，应用，常见于蒸汽、工艺管道。

Class 600：高压等级，用于电厂、炼油关键部位。

Class 900/1500/2500：压等级，用于工况。

每个Class等级对应一系列的温度-压力值，具体需查阅ASME B16.34。

五、产品特点与优势

标准化与互换性：严格的美标体系其尺寸、公差、材料与美标管道和备件兼容，维护更换简便。

高结构完整性：螺栓阀盖、粗壮阀杆、深填料函等设计，使其在高压、高温、热循环等苛刻工况下具有的性和长寿命。

操作状态直观：明杆（OS&Y）设计使阀门开闭状态一目了然。手轮位置和阀杆高度直接指示，防止误操作。

优异的密封性能：弹性楔式闸板设计结合加工的金属密封副，能实现API 598标准的“零泄漏”关闭，并耐受高温和颗粒冲刷。

维护友好：无需从管道上拆下整个阀门，即可通过拆卸阀盖来检修或更换内部零件（闸板、阀座）。填料可在带压情况下在线添加或调整。

广泛的适用性：从-46°C的低温到超过500°C的高温，从淡水到腐蚀性介质，通过不同的材料组合均可应对。

六、主要应用

石油与气工业：上游井口装置、中游输送管线、下游炼化装置的各类工艺管道，是API标准的核心应用场景。

电力行业：火电厂的主蒸汽、给水、冷却水系统；核电站的辅助系统。高参数机组常用Class 600及以级。

化工与石化：各类反应器、换热器、塔器的进出口管线，要求阀门能承受温度压力波动和化学腐蚀。

船舶与海洋平台：海水系统、压载系统、燃油系统、货油管系，要求耐海水腐蚀和性。

大型工业装置：造纸、冶金、水处理等行业的动力站和主管道系统。

七、选型指南

确定标准与规范：明确项目指定的具体标准（如API 600、ASME B16.34）。

确认工况参数：介质、工作压力/温度、循环频率。

选择压力等级（Class）：根据ASME B16.34的压力-温度表，选择能满足工作工况的Class等级。

确定端部连接：法兰端（RF突面、RTJ环连接面常见）、对焊端（BW）。确认法兰标准（ASME B16.5）和面型。

选择材料：根据介质腐蚀性、温度选择阀体材料；根据磨损要求选择密封面材料。

选择阀门结构：全通径还是缩径？刚性楔板还是弹性楔板？（高温或大温差工况弹性楔板）。

操作要求：评估操作扭矩，判断是否需要撞击手轮。确认安装空间是否满足阀杆全升高度。

八、操作与维护要点

操作：顺时针旋转手轮为关闭，逆时针为开启。关闭时，应平稳施力，当闸板接触阀座后，再追加约1/4至1/2圈以密封，切忌过度用力导致密封面损伤或阀杆变形。开启前，对于高温高压系统，应确认阀门前后压力已通过旁路平衡。

安装：安装时应使阀门处于微开启状态（避免焊接或安装应力导致阀座变形），并管道有适当支撑，不使阀门承受不当外力。流向一般制，但部分设计可能有推荐流向（阀体上有箭头），应予遵循。

维护：定期检查填料泄漏情况，轻微泄漏可通过均匀紧固压盖螺栓来调整。长期存放后使用，应对阀杆螺纹和轴承部位进行清洁和润滑。阀门大修时，应检查密封面磨损情况，进行研磨或更换。

九、总结
