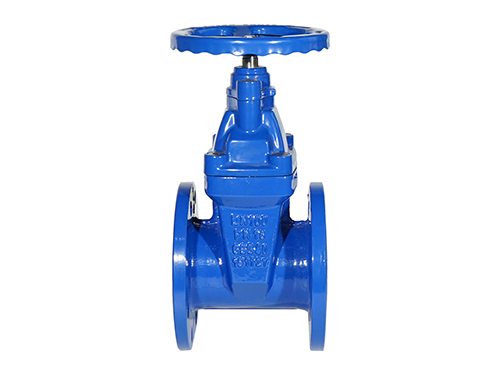

国标暗杆软密封闸阀介绍

一、 核心定义与国标依据

1. 暗杆结构：阀杆的螺纹部分位于阀体内，阀门启闭时，阀杆仅做旋转运动，整体长度不发生变化，外部手轮仅随阀杆旋转，不会上下移动。

2. 软密封设计：闸板表面全包覆软质密封材料（如三元乙丙橡胶 EPDM、丁腈橡胶 NBR），通过闸板与阀座的弹性贴合实现密封，密封性能优于传统硬密封闸阀。

3. 执行标准

• 设计制造：GB/T 12224《钢制阀门 一般要求》

• 压力试验：GB/T 13927《工业阀门 压力试验》

• 结构长度：GB/T 12221《金属阀门 结构长度》

二、 结构特点

1. 暗杆式阀杆设计

• 阀杆螺纹隐藏在阀体内，避免与介质、外界空气接触，有效防止阀杆锈蚀、腐蚀，延长使用寿命。

• 阀门启闭时高度不变，占用安装空间小，特别适合空间狭窄的管路（如地下管网、井内安装）。

• 需配备开度指示器（侧装或顶装），通过指针和刻度盘显示闸板升降位置，弥补暗杆无法直观判断开度的不足。

2. 软密封闸板结构

• 闸板骨架多采用球墨铸铁 QT450，表面整体包覆橡胶，橡胶与骨架结合牢固，不易脱落。

• 采用平底式阀座，无凹槽设计，避免介质中杂质淤积，减少闸板启闭阻力，同时降低密封面磨损风险。

3. 阀体与阀盖连接

• 常见法兰连接或焊接连接，符合国标尺寸要求，互换性强。

• 阀杆与阀盖间采用多道 O 型密封圈密封，确保阀杆处无外漏，且启闭操作轻便。

4. 驱动方式

• 手动驱动：配备国标手轮，操作扭矩小，适合中小口径阀门。

• 电动 / 气动驱动：可加装电动执行器或气动执行器，实现远程自动控制，满足智能化管路需求。

三、 工作原理

• 关闭状态：旋转手轮（或执行器），阀杆驱动闸板下降，闸板表面的软密封层与阀座密封面紧密贴合，利用橡胶的弹性变形补偿密封间隙，实现零泄漏。

• 开启状态：反向旋转手轮，阀杆带动闸板上升，闸板与阀座分离，形成流通通道，介质通过阀体流道；闸板升至最高位置时，阀门全开，流阻最小。

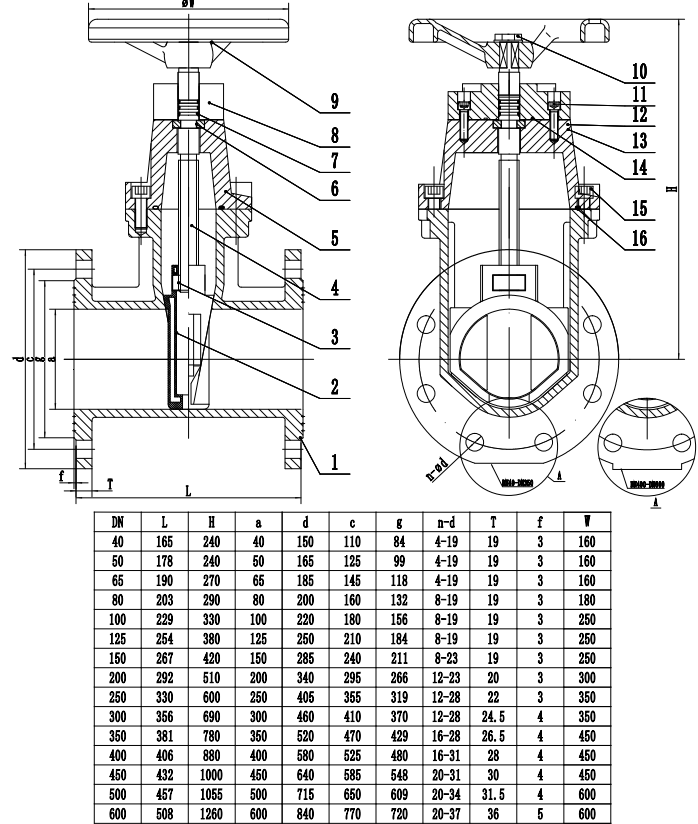

四、 关键技术参数（国标常规范围）

五、 适用范围

• 市政给排水管网：城市自来水输送、污水排放、雨水收集系统。

• 建筑楼宇：住宅小区、商业综合体的给水、消防、暖通管路。

• 工矿企业：低压循环水、冷却水、工艺用水管路（介质无强腐蚀性）。

• 农业灌溉：农田灌溉、水利工程等低压流体输送场景。

六、 优势与注意事项

1. 核心优势

• 密封性能优异：软密封结构可实现零泄漏，满足给排水管路的密封要求。

• 安装空间小：暗杆设计，阀门启闭时高度不变，适合地下阀门井、狭窄空间安装。

• 抗腐蚀能力强：阀杆隐藏式设计，避免锈蚀；橡胶包覆闸板耐磨损、抗结垢。

• 维护便捷：部分型号支持带压更换密封圈，无需停水即可检修，降低维护成本。

2. 注意事项

• 严禁用于高温、高压、强腐蚀性介质（如强酸、强碱）管路，避免橡胶密封层老化失效。

• 安装时需确保介质流向与阀体箭头一致，避免反向安装影响密封效果。

• 定期检查开度指示器的准确性，防止因指示器故障导致误判阀门状态。

•
