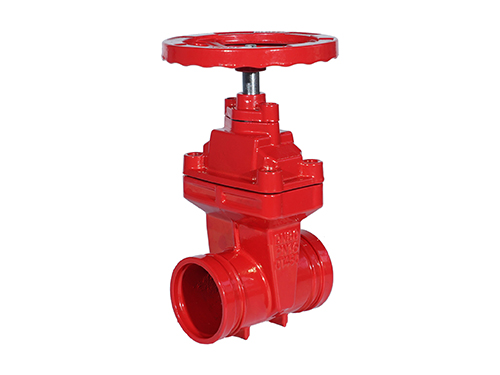

沟槽暗杆闸阀

一、产品定义与市场定位

沟槽暗杆闸阀是采用沟槽式卡箍连接，并具备暗杆结构的闸阀产品。它将管道安装的便捷性与阀门本身的空间紧凑性合二为一，专为安装空间高度受限且要求施工的管道系统设计，是消防、给排水等系统中地下阀门井、管廊密集区、设备夹层等场景下的关键解决方案。

二、核心结构特征分析

沟槽连接端：

阀门两端配备标准化滚制沟槽，通过C形橡胶密封圈和两片式刚性卡箍实现承压连接。这种连接方式无需焊接、无需法兰对孔，属于柔性机械接头，允许的管道偏转和轴向位移，能吸收振动与噪声。

暗杆传动结构：

采用经典的暗杆设计。阀杆底部的梯形螺纹与镶嵌在闸板顶部的阀杆螺母啮合。操作时，旋转手轮带动阀杆原地转动，通过螺纹副驱动闸板作垂直升降运动。在整个启闭过程中，阀杆无轴向位移，阀门总高度恒定不变。这是其区别于明杆闸阀的最显著特征。

紧凑一体化阀体：

为化空间节省，阀体通常设计得极为紧凑。阀盖与阀体多采用螺栓连接，形成一个封闭腔室，内部容纳阀杆螺母传动副。手轮直接安装在阀杆，整个阀门外部无任何突出运动部件，呈现简洁的圆柱或方柱外形。

三、执行标准与典型配置

连接标准：遵循GB/T 5135.11（消防沟槽标准）或CJ/T 156（通用沟槽标准），与沟槽管道系统兼容。

阀门标准：制造与试验符合GB/T 12232（通用阀门）及GB 5135.6（消防阀门）（如用于消防）。

核心部件材质：

阀体/阀盖：球墨铸铁（QT450-10），，蚀。表面通常为红色（消防）或蓝色（供水）环氧树脂涂层。

闸板：球墨铸铁骨架+整体包覆EPDM橡胶，双向零泄漏密封。

阀杆：不锈钢（2Cr13或304），由于螺纹部分长期浸于介质中，不锈钢材质至关重要。

阀杆螺母：高强铝青铜或锰黄铜，，是关键的易损件。

操作手轮：铸铁或铸钢手轮，带有开关方向标识。

密封圈与卡箍：EPDM橡胶密封圈与球墨铸铁/铸钢卡箍，通常作为阀门标准配件提供。

四、核心优势与应用场景

核心优势：

空间占用：暗杆设计使其在开启状态下高度不增加，是阀门井、吊顶内、设备基础间等竖向空间极端受限场合的或最择。

安装极为：沟槽连接实现“秒装”，与传统法兰安装相比，效率提升数倍，特别适合工期紧张的工程。

系统柔性好：沟槽连接能补偿安装误差，管道热胀冷缩应力，降低对阀门本体的附加弯矩，提高系统性。

经济性综合考量：虽然阀门单价可能较高，但节省了大量安装工时、辅材和空间成本，全生命周期成本具有优势。

主要应用场景：

消防系统阀门井：自动喷淋系统、消火栓系统地下控制阀的，适应井室有限空间。

建筑管廊与夹层：在密集布置的管道中，无需为阀门操作预留额外高度。

改造与检修困难部位：在已建成空间内加装或更换阀门，其紧凑尺寸和连接特性价值。

对美观有要求的暗装场合：阀门可嵌入墙体或装饰层内，仅露出手轮或装饰盖板。

五、选型与重要注意事项

状态指示的固有缺陷：这是暗杆闸阀最主要的使用痛点。阀门开关状态无法通过外观直接判断，依赖：

手轮旋转圈数记忆（不）。

在阀门或附近管道上清晰、地标记“开”、“关”位置及旋转方向（推荐）。

选用带阀位指示器的型号（部分厂家提供，通过机械指针显示开度）。

在消防等关键系统中，选用带“信号反馈”功能的沟槽暗杆信号闸阀，将阀位状态远传至监控中心。

操作力矩与维护：由于阀杆螺纹位于阀体内部，长期与介质接触，需要定期启闭以保持灵活。对于大口径阀门，建议选用涡轮箱操作型以省力。阀杆螺母磨损后更换需要拆卸阀门，维护便利性不及明杆阀。

安装要求：

安装时阀门两侧管道在轴向有微小间隙，卡箍能压紧密封圈。

阀门应尽量直立安装，闸板导轨受力，手轮易于操作。

在阀门井等潮湿环境，建议选用全不锈钢螺栓的卡箍，以防锈死。

六、沟槽暗杆闸阀与沟槽明杆闸阀的对比选择

选择沟槽暗杆闸阀当且仅当：竖向安装空间是限制因素（如阀门井已定）。

优先选择沟槽明杆闸阀如果：空间允许，且阀门状态的直观性、阀杆外露便于维护对于运行和管理重要。
