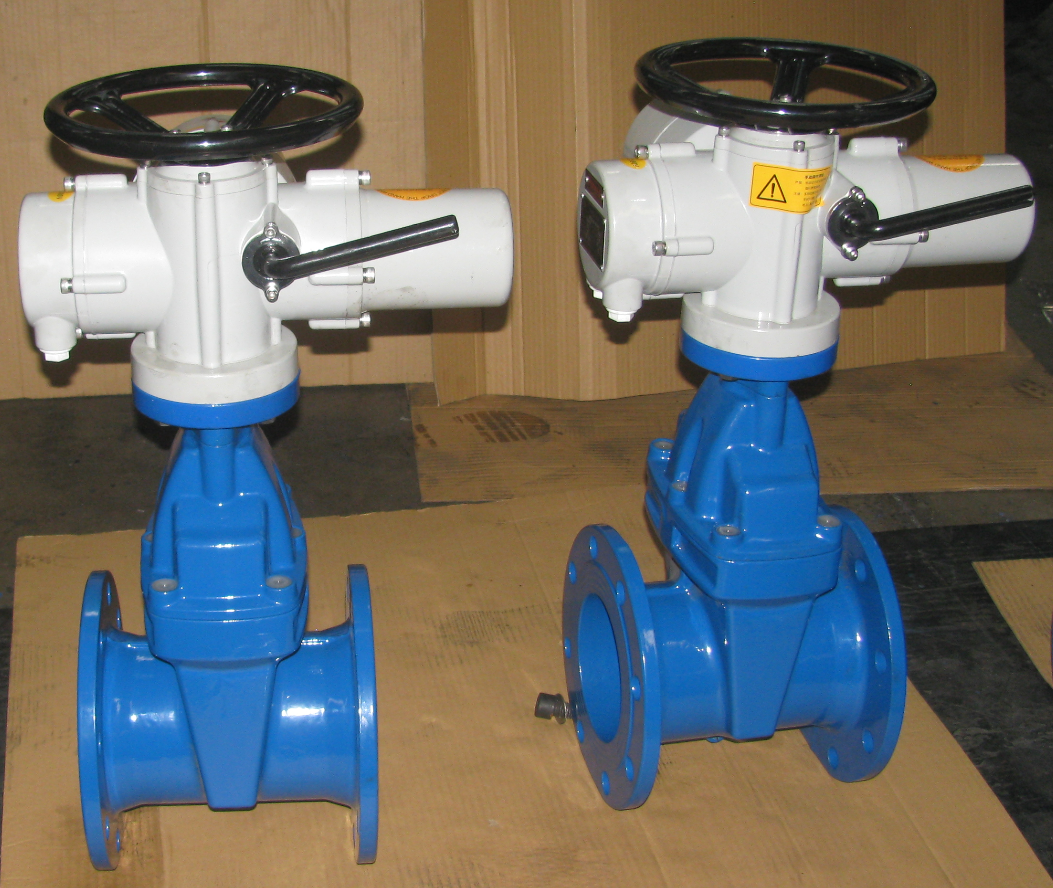

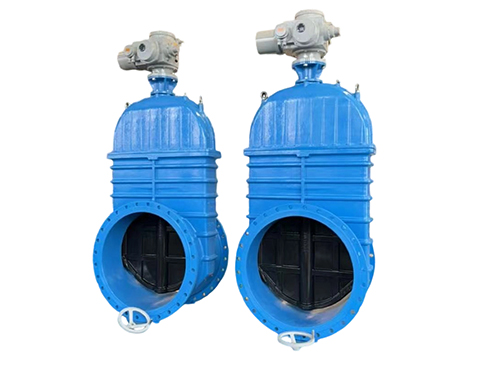

电动闸阀

一、产品定义与系统定位

电动闸阀是闸阀与电动执行机构一体化集成的自动化终端控制设备。它以电力为驱动源，通过电机驱动齿轮传动系统，替代人工完成阀门的启闭操作，并实现阀门状态的控制和远程监控。它是现代工业自动化、楼宇自控、远程输配系统中实现流体管路无人化操作、程序化控制和智能化管理的核心执行单元。

二、系统组成与结构解析

1.阀门主体

采用标准闸阀结构，以弹性座封闸阀（软密封）或金属密封楔式闸阀（硬密封）为主流。阀门特性决定了执行器的选型需求：

软密封闸阀：启闭扭矩小，对执行器输出扭矩要求较低。

硬密封闸阀：特别是高压关闭时需较大压紧力，要求执行器有扭矩输出。

2.电动执行机构（核心驱动单元）

这是一个集成了电机、减速齿轮箱、控制模块和位置反馈系统的机电一体化装置。

驱动电机：通常为单相或三相鼠笼式感应电机，具备高启动力矩。环境可选、或变频电机。

减速机构：多级行星齿轮或蜗轮蜗杆传动，将电机的高速低扭矩转换为低速高扭矩输出，匹配阀门操作需求。

手自动切换机构：标配手动操作手轮，在断电或检修时可切换至手动模式，通过转动手轮直接操作阀门，系统。

控制模块：集成于执行器内部的“智能大脑”，接收控制信号，并管理电机运行逻辑。

3.智能控制与反馈系统

位置限位开关：通过凸轮或磁性元件，设定阀门“全开”和“全关”的机械位置，并输出无源开关量信号（干接点）。

位置反馈元件：电位计或编码器，用于连续、实时地测量并反馈阀门开度（如0-100%或4-20mA模拟信号）。

扭矩保护装置：机械式扭矩离合器或电子扭矩传感电路。当阀门卡死或达到设定关闭扭矩时，自动切断电源，保护阀门和执行器免受损坏。

现场控制界面：通常包括本地/停止/远程选择开关、开/关操作按钮和状态指示灯。

三、工作与控制原理

基本控制回路：

控制指令（DC24V/AC220V等）→电动执行器控制模块→驱动电机正/反转→减速齿轮箱增矩→输出轴旋转→驱动阀杆螺母→阀杆及闸板直线运动→到达设定位置，限位开关动作，电机停转→位置信号反馈至控制系统。

控制模式：

开关型控制：接收脉冲式“开”或“关”命令，执行全行程动作。是最基础、的模式。

调节型控制：接收连续的模拟量信号（如4-20mA），驱动阀门运动至与信号相对应的任意开度，实现流量或压力的连续调节。

总线型控制：通过现场总线（如Modbus,Profibus,DeviceNet）或工业以太网接收数字指令并上传全部状态数据，实现高度集成的网络化控制。

四、核心技术特点与优势

远程自动化控制：可轻松接入DCS、PLC、SCADA或楼宇自控系统，实现远距离、集中化、程序化的控制，摆脱对现场人工操作的依赖。

与响应：动作（全行程时间从十几秒到数分钟可调），定位（调节型开度误差可达±0.5%），显著提升工艺控制品质。

完备的保护：

堵转保护：扭矩保护阀门遇阻时不损坏。

相位保护：防止电机因缺相烧毁。

过热保护：电机温控开关防止过热。

紧急备用：手动机构断电时可操作。

故障位置记忆：部分智能型可记忆故障前的阀位。

状态监控：不仅能反馈“开/关”状态，实时上传阀位开度、操作扭矩、电机状态、报警信息等，实现预测性维护。

广泛的环境适应性：通过不同的外壳防护等级（IP67/IP68）和等级（Ex d/Ex e），可应用于户外、潮湿、粉尘及爆炸性危险区域。

五、主要应用

水处理与市政水务：自来水厂、污水处理厂的远程泵阀联动、滤池反冲洗自动控制、加药系统投加、管网加压站无人值守。

HVAC与区域能源：大型建筑群、区域供冷供热管网的平衡与调节，实现按需供能和节能运行。

工业生产流程：冶金、造纸、食品、制药等行业生产线的自动化物料输送与工艺控制。

六、选型关键参数

扭矩与推力：这是最核心的选型参数。根据阀门口径、压力、密封类型、介质压差计算出阀门所需的操作扭矩，并选择扭矩余量充足（通常为1.5-2倍）的执行器。

电源与控制信号：

电源电压：AC380V、AC220V、DC24V等。

控制信号：开关型（无源干接点）、调节型（4-20mA，0-10V）、总线型（通讯协议）。

动作时间：根据工艺要求选择全行程时间（如30s,60s,120s）。

防护与等级：根据安装环境确定IP等级和是否需（等级及气体组别）。

阀门与执行器接口：确认连接标准（如ISO 5211标准法兰）与尺寸匹配。

七、安装、调试与维护

安装：阀门与管道对中良好，避免执行器承受额外应力。为手动操作和散热预留足够空间。电气接线规范，动力电缆与控制信号电缆分开敷设，做好接地。

调试：

机械限位设定：在手动模式下，将阀门运行至全关和全开位置，分别调整相应的限位开关凸轮。

扭矩设定：通常先设定在较低值，逐渐增加至阀门能关严且不过载。

电气调试：测试远程/本地控制、信号反馈、报警功能是否正常。

维护：定期检查执行器密封、齿轮箱油位、电气连接。长期不动作的阀门应定期进行巡检操作。关注扭矩变化趋势，可作为阀门内部状态（如结垢、磨损）的早期预警。
