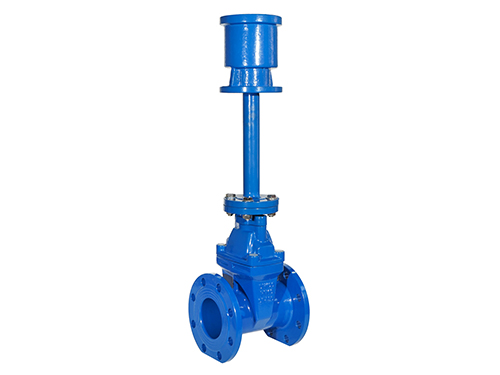

地埋加长杆闸阀

一、产品定义与应用场景

地埋加长杆闸阀是专门为地下直埋或阀门井较大的管道系统设计的闸阀。其核心特征是通过加长阀杆，将阀门的操作机构（手轮或齿轮箱）延伸至地表或便于操作的检修平台，从而实现在不挖掘、不进入地下空间的情况下，对深埋阀门进行地面操作。这是解决城市管网、大型厂区地下管线阀门操作维护难题的解决方案。

二、核心结构设计解析

阀杆组件：

这是产品的核心。采用无缝钢管或实心不锈钢棒材作为延伸杆，通过联轴器或螺纹连接与阀门本体的原始阀杆牢固连接。延伸杆外套有保护套管，防止土壤直接接触阀杆，并提供导向。

长度定制：延伸杆长度可根据覆土或阀门井定制，常见为1米至6米，需求可达10米以上。

分段设计：长度时采用分段式设计，中间设支撑导向轴承，防止阀杆弯曲和振动。

地表操作装置：

地面操作方井：阀门正上方设置混凝土或复合材料制成的操作井，井盖与路面平齐。

操作头：延伸杆连接操作头，通常为：

四方头或六角头：配合套筒扳手操作，节省空间。

可折叠T型手轮：操作省力，使用后可折叠收起，避免妨碍井盖闭合。

涡轮齿轮箱：对于大口径或需调节的阀门，提供的操作力矩和自锁功能。

阀门主体：

通常选用暗杆软密封闸阀作为基础阀门，原因如下：

结构匹配：暗杆阀本身阀杆不升降，总高固定，最适合加装延伸杆。

空间经济：阀门本体高度，减少开挖量和工程造价。

密封：软密封长期埋地后的密封性能。

防护与密封系统：

阀杆保护套管：通常为镀锌钢管或UPVC管，将延伸杆与土壤隔离，内部可填充润滑脂。

关键密封点：

阀门本体填料函：防止介质从阀门处泄漏。

保护套管与阀盖连接处：静态密封，防止地下水渗入套管。

地表操作头与套管连接处：动态密封，防止雨水和杂物进入。

三、产品类型与配置

按操作方式分类：

简易扳手操作型：延伸杆为方头，成本，适用于操作不频繁的小口径阀门。

地面涡轮操作型：在地表安装涡轮减速箱，操作省力，可自锁，适用于DN200以上或需调节的阀门。

地面阀门箱式：将操作头置于的地面阀门箱内，箱体兼具保护和美观作用。

按阀门主体密封分类：

地埋软密封加长杆闸阀：用于给水、中水等系统，常温介质。

地埋硬密封加长杆闸阀：用于热力、蒸汽等地下管线，。

四、核心优势与价值

根本性解决深埋阀门操作难题：无需每次操作都开挖或下井，提升操作性和便捷性，降低劳动强度和危险作业风险。

显著降低全生命周期成本：

建设期：减少大型阀门井的修建成本和占地。

运维期：节省每次开关阀所需的大量人工、开挖和恢复成本。

成本：避免下井作业可能带来的窒息、坠落等事故风险。

提升管网管理水平：阀门位置明确（地面有标识），操作便捷，使管网的隔离、调度、维护响应速度大幅加快。

延长阀门使用寿命：将易腐蚀、易损的操作机构置于地面良好环境中，将蚀的阀体埋于地下，各部件处于环境，整体。

五、主要应用

城镇供水管网：主干管、分区计量阀、重要用户接入阀的深埋安装。

城市热力管网：地下直埋供热管道分段阀、泄水阀、分支阀。

大型园区管网：石油化工、电力、钢铁等企业厂区的地下综合管网。

污水处理厂与泵站：进出厂主干管控制阀。

农业水利工程：大型灌区深埋输水干管上的控制阀门。

六、选型与设计关键点

确定埋深与杆长：准确测量阀门中心线至地操作面的垂直距离，加长杆长度需略大于此距离，并考虑地面操作装置的安装空间。

选择基础阀门类型：根据介质（水/蒸汽）、温度、压力选择暗杆软密封或暗杆硬密封闸阀。

核算操作扭矩：深埋阀门关闭时可能承受较大介质压力，加上长杆传动可能存在的摩擦，需核算总操作扭矩，据此选择操作头类型（是否需要涡轮箱）。

注重与密封：

所有地下金属部件（阀体除外）应有加强级环氧煤沥青或PE包覆。

保护套管与各连接处的密封设计，防止水土进入导致阀杆锈死。

地表设施配套：

操作井应、防沉降，井盖与路面平齐并带锁。

地面应有性标识牌，标明阀门编号、用途、管辖单位等。

七、安装与维护要求

安装：

吊装与对中：垂直吊装，阀杆、加长杆、操作头三者在同一铅垂线上。

回填要求：阀门底部应设混凝土基础，周围用细沙或软土回填并夯实，避免不均匀沉降导致阀杆弯曲。

密封测试：安装后需测试保护套管系统的密封性。

维护：

定期巡检：检查地面操作装置是否完好、灵活，井内有无积水。

定期操作：至少每季度全行程开关一次，防止阀杆与密封件粘连、卡死。

润滑保养：通过保护套管上预留的注油嘴，定期向套管内注入润滑脂。
