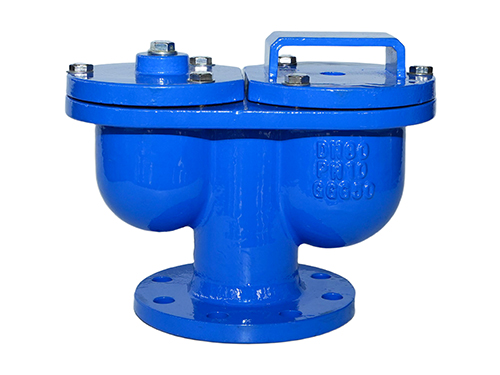

法兰双球排气阀

产品概述

法兰双球排气阀是一种采用双浮球杠杆机构、法兰连接的自动排气阀。它专为高压、大管径、高排气量需求的管道系统设计，通过大、小排气孔协同工作和的机械结构，实现了对管道内空气更、更的排除与吸入，是大型输水、供热及工业管道系统稳定运行的排气解决方案。

核心功能与价值

双模排气：

大量排气/进气：在系统充水、排空或大量集气时，能瞬间开启大排气孔，实现气体的高速吞吐，填充或排空管道。

持续微量排气：在系统正常运行期间，通过独立的小排气孔，持续、平稳地排出水中析出的溶解性气体，从根本上防止“气囊”。

高压密封：双浮球设计使得在高压下，主排气孔的密封力，防止高压水泄漏。

运行稳定，寿命长：双球平衡杠杆机构减少了单球的剧烈拍打，动作更平缓，抗水流冲击能力，提高了阀门在恶劣工况下的性。

维护便捷：法兰连接便于安装和拆卸，且内部组件通常采用模块化设计，易于检修和更换关键部件（如浮球、密封垫）。

结构特点与工作原理

主要构件：

阀体：的铸铁、球铁或不锈钢铸造，法兰端面符合标准。

大浮球与杠杆（主排气系统）：控制大排气孔（主阀口）的开闭，负责处理大量气体。

小浮球与杠杆（微量排气系统）：独立控制小排气孔（微量排气嘴）的开闭，负责持续排气。

双重阀座与密封：分别对应大、小排气孔，采用橡胶或复合软密封。

工作循环：

初始/大量排气状态：当阀体内无积水时，大、小浮球均因自重下落，大、小排气孔同时开启，实现通量排气或进气。

过渡状态：水开始进入阀体，水位上升，首先将小浮球浮起，关闭小排气孔。此时大排气孔仍开启，继续排出残余空气。

正常运行/微量排气状态：水位继续上升，大浮球浮起，通过杠杆机构关闭大排气孔。系统进入高压运行。此时，水中缓慢析出的微量气体在阀顶聚集，小浮球因聚集的气体压力而周期性微量下沉，开启小排气孔排气，排气后随即关闭，如此循环。

系统负压进气：当管道排空产生负压时，外部大气压顶开大浮球（主排气阀），空气进入管道，防止真空破坏。
