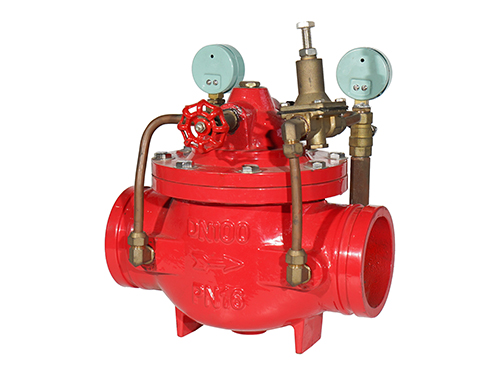

沟槽减压阀

一、产品概述

沟槽式减压阀是一种集成了压力调节功能与管道连接技术的流体控制装置。它专为消防给水系统、生活给水系统、空调循环系统及其他工业管道系统设计，核心使命是将端不稳定的较高压力，且自动地降低并稳定在预设的出口压力值，从而保护下游管网、设备及终端用水器具，系统、稳定、运行。

其的沟槽式连接方式，使其成为现代快装管道工程的理想选择。

二、产品结构组成

阀体：通常为球墨铸铁或铸钢，，蚀。阀体两端为标准沟槽接口。

压力调节机构：

导阀/先导阀：系统的“智能大脑”，感知出口压力变化并发出控制信号。

主阀瓣：执行机构，根据导阀指令移动，改变过流面积，实现减压。

调节弹簧：通过调整其预紧力来设定所需的出口压力。

过滤网：位于端，防止杂质进入先导阀，其灵敏。

压力表接口：通常和出口都配有G螺纹接口，用于安装压力表，直观显示压力值。

沟槽管端：符合GB、ISO或AWWA标准的滚槽或铸槽，与卡箍配合。

三、核心工作原理（先导式减压为例）

初始状态：通过调节弹簧预设目标出口压力。

压力感应：出口压力通过控制管路传递至导阀膜片下方。

动态平衡：

当出口压力降低（如下游用水），导阀开启，主阀上腔压力释放，主阀瓣在压力作用下开大，流量增加，出口压力回升。

当出口压力升高（如上游压力波动），导阀关小，主阀上腔压力增大，主阀瓣关小，阻力增加，出口压力回落。

稳定输出：通过此连续、自动的反馈调节，出口压力被动态地稳定在设定值附近。

四、突出产品特点

减压，稳定性高：采用先导式控制，响应，出口压力波动小，稳压精度可达±5%以内。

安装革命性便捷：

无需焊接：火灾隐患，无焊渣污染管道。

无需法兰对孔：节省大量安装时间和人力。

工具简单：仅需扳手和扭矩扳手即可完成连接，施工效率提升70%以上。

维护成本：

模块化设计：导阀、过滤网等关键部件可在线检查和更换，无需从管道上拆除整个阀门。

可在线维修：系统无需排空，降低维护难度和停机时间。

系统与兼容性：

柔性连接：卡箍连接允许管道有微量位移和偏转，能吸收振动和噪音，热胀冷缩应力。

标准化接口：与所有符合标准的沟槽管材、管件兼容，系统。

五、主要技术参数

公称通径：DN50,DN65,DN80,DN100,DN125,DN150,DN200等。

公称压力：PN1.0MPa(10bar),PN1.6MPa(16bar),PN2.5MPa(25bar)。

压力调节范围：例如：0.1-0.8MPa，具体范围因型号而异。

适用介质：清水、消、空气、油类等（根据密封材质选择）。

适用温度：0-80℃（标准橡胶密封），温度需说明。

连接标准：GB/T 5135.11,CJ/T 156,ISO 15493,AWWA C606等。

阀体材质：球墨铸铁、铸钢、不锈钢。

内衬/密封材质：NBR（丁腈橡胶）、EPDM（三元乙丙橡胶）等。

六、典型应用

消防系统：高层建筑消火栓系统、自动喷水灭火系统的分区减压，喷头工作压力合规。

给排水系统：高层建筑生活用水分区供水减压，保护洁具和用水点。

空调暖通：冷水机组、冷却塔、锅炉管网的定压补水及分支回路压力控制。

工业过程：工艺流程中需要稳定压力供给的冷却水、冲洗水管道。

七、选型与安装要点

选型关键：

确定管道口径（DN）。

确认压力和所需出口压力范围。

了解介质类型和温度。

计算系统流量，所选阀门流量能力（CV值）满足要求。

安装建议：

水平安装：阀体上箭头方向与水流方向一致。

预留空间：阀前阀后应留有足够空间，便于操作、观察压力表和维护。

建议配套：阀前安装过滤器（若介质较脏），阀后安装阀（超压泄放）。

压力表：强烈建议进出口均安装压力表，便于调试和监控。
