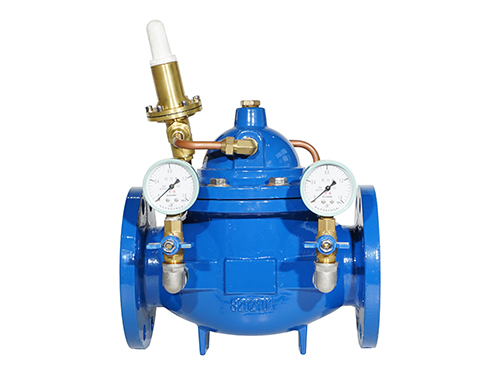

Y200X减压阀

产品概述

Y200X型减压阀是一种先导式、水力自动控制的减压阀，它用于给水系统中，能够将较高的压力地降低并稳定在一个设定的出口压力值上，无论压力如何波动或下游流量如何变化，都能保持出口压力基本恒定。该阀广泛用于建筑给水、消防系统、工业供水等需要稳定分区压力的场合，是系统、节能运行的关键设备。

型号含义（示例）

Y：代表“减压阀”

200：代表该系列阀门的设计型号（通常与先导阀结构和功能相关）

X：代表阀座密封材料为“橡胶”（X常为橡胶代号）

核心工作原理

Y200X采用先导阀控制主阀的结构：

压力感应：出口压力通过控制管路传至先导阀的膜片（或活塞）下方。

先导控制：

当出口压力低于设定值时：先导阀开启，主阀控制室内的压力水被释放，主阀阀瓣在上游压力作用下开启或开大，以提升出口压力。

当出口压力高于设定值时：先导阀关闭，控制室内压力升高，推动主阀阀瓣关小或关闭，以降低出口压力。

动态平衡：通过先导阀对主阀控制室的持续、灵敏调节，最终使出口压力稳定在预设值，形成一个动态的平衡过程。

主要功能与特点

减压与稳压：出口压力可在范围内连续可调，且稳压，能上游压力波动和流量变化带来的影响。

水力自控，无需外能：利用管道系统自身的水压和水流进行工作，无需电源或气源，，运行成本低。

减静压与动压：既能降低系统静态压力（如夜间小流量时），也能在工作时降低并稳定动态压力。

系统工况：保护下游管路和设备免受超压危害，减少泄漏和磨损，延长使用寿命，同时起到的节水效果。

结构紧凑，维护方便：主阀与先导阀分离的设计，使得调试和关键部件的检修便捷。

典型应用

高层建筑给水：对给水系统进行竖向分区减压，中低区用水点压力适宜、。

消防给水系统：在消火栓系统、喷淋系统中稳定分区压力，灭火时各出水点压力符合规范要求。

工业供水：为工艺设备提供稳定、特定压力的水源。

区域供水：在供水管网中，为压力过高的区域进行减压，平衡管网压力。

其他：灌溉系统、管道直饮水系统等需要恒定压力的场合。

关键性能参数（示例，具体以厂家数据为准）

公称压力：PN1.0MPa，PN1.6MPa，PN2.5MPa等。

压力调节范围：压力时，出口压力通常可在X~Y MPa之间调节（如0.1~0.8 MPa）。

适用介质：清水、冷水、热水（根据阀体材质和密封材料而定）。

适用温度：0-80℃（橡胶密封）。

安装与调试要点

安装位置：建议水平安装，阀体箭头方向与水流方向一致。阀前建议安装Y型过滤器，以防止先导阀控制管路堵塞；阀后建议安装压力表，便于观察和调试。

调试步骤：

关闭阀前、阀后隔离阀。

缓慢打开阀前隔离阀，使阀门进水。

逆时针缓慢旋转先导阀上的调节螺杆（通常为T型手柄），出口压力会升高；顺时针旋转，出口压力会降低。

调节至所需出口压力值后，锁紧调节螺杆的锁紧螺母。

缓慢打开阀后隔离阀，向系统供水。

维护：定期检查阀前过滤器是否堵塞，观察阀后压力表示数是否稳定。
