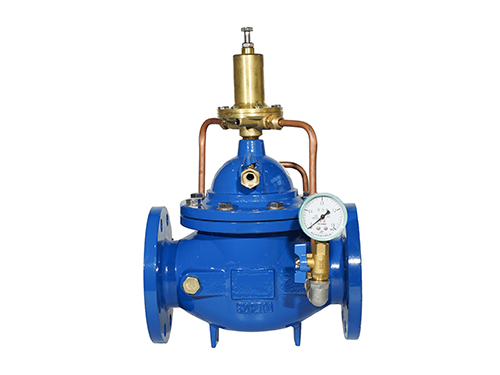

X500X泄压阀

产品概述

X500X泄压/持压阀是一种水力自动控制、先导式的保护阀门，其主要功能是泄放压力，当管路或容器内的压力超过预设的值时，阀门自动开启，将部分介质排放至系统外或回流至低压侧，从而将系统压力限制在范围内，防止因超压导致的设备损坏、管道破裂或事故。它兼具持压功能，可用于维持系统压力。

型号含义（示例）

X：代表“泄压阀”或“阀”（此处通常指泄压阀）。

500：代表该系列阀门的设计型号，通常关联其先导控制方式（如膜片式、活塞式）。

X：代表阀座密封材料为“橡胶”。

核心工作原理

X500X采用先导阀感知压力并控制主阀的结构，反应灵敏，控制。

压力感应：系统压力通过控制管路传至先导阀的膜片（或活塞）下方。

超压动作：

当系统压力低于设定压力：先导阀关闭，主阀控制室内压力与系统压力平衡，在主阀弹簧或结构作用下，主阀关闭，密封严密。

当系统压力高于设定压力：先导阀开启，主阀控制室内的高压介质被释放，压力骤降。此时，系统压力作用于主阀瓣下端，克服其上部控制室的低压和弹簧力，将主阀瓣、充分地开启，大量泄流，系统压力下降。

压力恢复与关闭：当系统压力回降至设定值以下时，先导阀再次关闭，控制室重新建压，推动主阀瓣缓慢关闭，避免产生水锤。阀门复位，系统恢复正常运行。

主要功能与特点

超压保护：泄压开启压力可在范围内连续调节，设定方便，重复性好。

大排量泄放：主阀口径大，一旦开启，能排放大量介质，降低系统压力，保护效果好。

水力自控，：无需外部动力，利用系统自身压力工作，在任何情况下（如断电）都能履行保护职责，特别适用于消防、给水等关键系统。

兼具持压功能：通过调整设定，可用来维持系统某点的压力（即低于设定值时关闭，防止压力过度流失），一阀两用。

缓闭功能：主阀通常设计有缓闭机构，关闭平稳，防止二次水锤。

维护方便：先导阀与主阀分离，调试、检修或更换先导阀部件无需从管道上拆下主阀。

典型应用

给水系统：

水泵出口：防止水泵在零流量或小流量运行时产生的超压（“闷泵”现象）。

高层分区供水：保护低区管网免受高区静压影响。

管网系统：防止因压力波动或水锤造成的局部超压。

消防系统：

消防泵出口：是消防泵房的标准配置，防止消防泵超压运行，保护管网。

稳压泵系统：维持管网压力稳定。

工业循环水系统：保护换热器、过滤器等设备免受压力冲击。

灌溉系统：保护支管和喷头。

管道清洗系统：控制冲洗压力。

关键性能参数（示例）

公称压力：PN1.0MPa，PN1.6MPa等。

泄压压力设定范围：在阀门工作压力范围内可调（如0.2~1.0 MPa）。

适用介质：清水、冷水。

适用温度：0-80℃（橡胶密封）。

安装与调试要点

安装位置：建议水平安装。通常安装在需要保护的系统局部或设备。出口端应接至无压的回水池、排水沟或低压管道，且出口管路不应安装阀门，无阻。

重要附件：

阀前安装过滤器和检修阀，以防先导阀堵塞。

阀前应安装压力表，便于设定和观察。

调试步骤：

关闭阀前检修阀，松开先导阀调节螺杆。

缓慢打开检修阀，让系统压力进入。

顺时针旋转调节螺杆（压缩弹簧），提高泄压设定压力；逆时针旋转，降低设定压力。调整至所需保护压力值。

进行超压测试，观察阀门是否在设定值准确开启和关闭。

维护：定期检查压力表及设定值，清洗阀前过滤器，测试阀门启闭性能。

与相关阀门的对比

与弹簧微启式阀：X500X为先导式、全启式，泄放能力大，设定压力更，关闭压力更接近开启压力（启闭压差小）。弹簧式阀结构简单，但容量小，常用于气体或小流量液体。

与电动泄压阀：X500X不依赖电力，在性和性上具有优势，尤其适用于保护和消防。

总结

X500X型先导式泄压阀是流体管路系统的一道、也是的一道自动防线。它像一位忠诚的“压力哨兵”，时刻监测系统压力，并在危险超压时果断行动，排险。在消防泵房、高层给水、工业供水等关键系统中，安装X500X泄压阀不仅是标准要求，更是对系统设备和人身财产负责任的体现。
