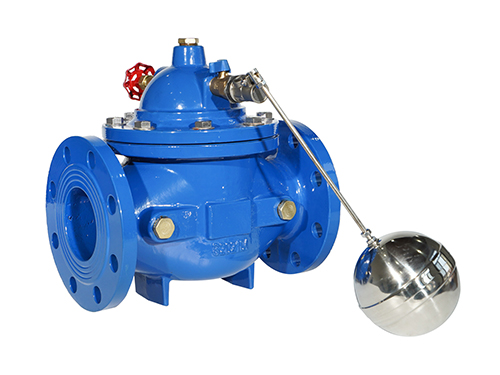

F100X浮球阀

产品概述

F100X浮球阀是一种采用水力先导控制的液位自动控制阀。它区别于传统的杠杆式浮球阀，利用管道系统自身的水压作为动力，通过浮球导阀来控制主阀的开启与关闭，从而实现对水箱、水池等容器液位的自动、控制。其性能、关闭更严密、适用压力范围更广，尤其适用于对控制精度和性要求较高的中大型储液设施。

型号含义（示例）

F：代表“浮球阀”或“液位控制阀”。

100：代表该系列阀门的设计型号，通常与先导阀结构（如膜片式、活塞式）及主阀规格相关联。

X：代表阀座密封材料为“橡胶”。

核心工作原理（先导式液位控制）

F100X浮球阀的工作不依赖机械杠杆的直接拉力，而是通过一个浮球导阀（液位传感器）来操控一个水力主阀：

液位下降，需求补水：当容器内液位下降时，与浮球导阀连接的浮球随之下降，开启浮球导阀。

主阀开启：浮球导阀开启后，主阀控制室内的压力水通过导阀被释放，控制室内压力下降。此时，管道压力作用于主阀瓣下部，克服上部控制室的低压，将主阀瓣向上推开，主阀开启，开始大量向容器内注水。

液位上升，停止补水：随着进水，液位上升，浮球被抬起，逐渐关闭浮球导阀。

主阀关闭：浮球导阀关闭后，管道压力水通过主阀内部或外部的固定节流孔缓慢补充至控制室。当控制室内压力逐渐重建并最终与压力平衡（或加上弹簧力）时，主阀瓣缓慢、平稳地关闭，切断水流。

保持关闭：液位达到设定高度后，主阀在压力差和弹簧（若有）作用下保持严密关闭，直至下次液位下降。

主要功能与特点

先导控制，动作灵敏：利用系统水压放大控制力，浮球只需很小的力即可控制大通径主阀，，启闭。

关闭严密，无滴漏：主阀采用橡胶软密封或密封副，依靠系统压力差实现自紧密封，密封效果远优于传统杠杆式浮球阀，防止水资源浪费。

缓闭功能，无水锤：主阀通过节流孔建压关闭，关闭过程平稳缓慢，能防止关阀水锤，保护管道系统。

液位控制：浮球导阀反应灵敏，液位控制，液位波动范围小。

适用压力范围广：可在较高的系统压力下工作（如直接接入市政管网），而传统浮球阀在高压下易关闭不严或损坏。

流量大，压损小：主阀全通径或近全通径设计，流阻系数小，供水。

维护方便：主阀与浮球导阀通常为分体式结构，浮球和导阀的检查、维修或更换无需拆卸主阀。

典型应用

中大型生活、消池/水箱：作为主要的自动进水控制阀。

水厂清水池、污水处理厂调节池。

工业冷却塔补水、工艺水箱。

农业灌溉大型蓄水池。

需要直接与压力管网连接，实现自动补水的高位水箱。

关键性能参数（示例）

公称压力：PN1.0MPa，PN1.6MPa。

公称通径：DN50~DN300或。

适用介质：清水、原水。

控制液位精度：通常可控制在±10cm以内（取决于浮球杆长和安装）。

安装方式：主阀水平安装；浮球导阀与浮球根据容器结构侧装或顶装。

安装、调试与维护要点

安装位置：

主阀水平安装在进水管道上，阀前安装过滤器和检修阀，阀后建议安装检修阀和伸缩节。

浮球导阀通过控制铜管与主阀连接。浮球组件需根据容器结构牢固安装，浮球能随液位自由升降，无卡阻。

调试：

通过弯曲或调节浮球杆的长度和角度，来设定需要维持的液位高度。

调整后，需进行满水和排水测试，观察阀门启闭是否正常，液位是否稳定在设定范围。

维护：

定期检查浮球是否完好（无破裂、渗水）、活动是否灵活。

清洗主阀前过滤器，防止堵塞。

检查控制铜管连接是否牢固、无泄漏。

与相关阀门的对比

与传统杠杆式浮球阀：F100X是先导水力式，性能更优，适用于高压、大流量、场合；传统浮球阀为机械直接作用式，结构简单、成本低，适用于低压、小流量、要求不高的场合（如小型水箱、马桶）。

与电磁阀/电动阀控制的液位系统：F100X无需电力，水力自控，，尤其适用于消池等严禁断电的场合；电磁阀/电动阀需配电和控制电路，可实现更复杂的逻辑控制和远程监控。

总结

F100X先导式浮球阀代表了液位自动控制阀的技术水平。它将简单的浮球液位感应与的水力放大控制相结合，实现了大流量、高压力、、无水锤的智能补水。
