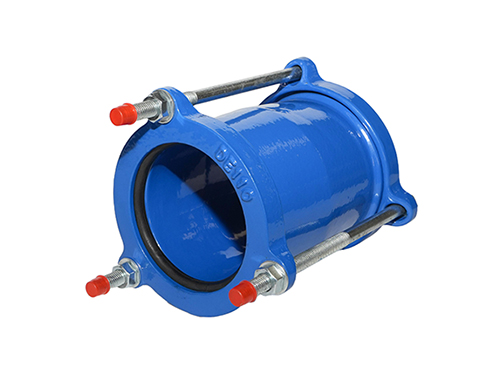

管道伸缩节

产品概述

管道伸缩节，亦称补偿器或膨胀节，是一种安装在管道系统中的柔性连接部件。其核心功能是主动吸收和补偿因热胀冷缩、地基沉降、设备振动或安装误差引起的管道轴向、横向、角向的位移与变形。通过自身的弹性变形，或大幅降低管道内部应力，保护管道、支架及连接设备的，是长距离、大温差或敏感管路系统稳定运行的关键元件。

核心功能与价值

补偿热位移：吸收管道因介质或环境温度变化产生的线性膨胀与收缩，防止因热应力累积导致管道弯曲、开裂或支架损坏。

减振降噪：隔离和衰减来自泵、压缩机、风机等设备的机械振动以及流体脉动，保护敏感设备，系统运行环境。

适应地基沉降：在软基或地震带，补偿因不均匀沉降造成的管道错位与变形。

方便安装：补偿安装时的对中误差，允许范围内的管道调整，降低安装精度要求。

主要类型与结构特点

根据补偿原理和结构，主要分为以下几类：

1.金属波纹管伸缩节

原理：利用多层或单层薄壁金属波纹管的弹性变形来吸收位移。

特点：补偿量大（尤其是轴向）、耐高压、、寿命长、适用于苛刻介质（需选材）。

子类型：

轴向型：主要补偿轴向（长度方向）位移。

横向型：主要补偿垂直于管道轴线的位移。

角向型：主要补偿管道弯曲角度变化。

万向铰链型：可同时补偿多个方向的位移。

压力平衡型：用于补偿大口径、高压力管道的位移，且不产生内压推力，保护固定支架。

2.橡胶接头（橡胶软连接）

原理：利用橡胶球体的、高气密性和织物增强层，实现位移补偿和减振。

特点：优异的减振、降噪性能；补偿多向位移（轴向、横向、角向）；电绝缘性好；安装灵活。但耐温、耐压、蚀性通常低于金属波纹管。

常见形式：单球体、双球体、同心异径、卡箍式等。

3.套管式伸缩节（填料函式）

原理：由内外套管组成，通过压盖压紧填料（石墨、橡胶等）实现滑动密封，允许管道轴向滑动。

特点：补偿量大（可达数百毫米）、结构简单、成本较低。但存在密封填料磨损需定期维护的问题，可能发生微量泄漏。常用于低压、大位移的蒸汽、热水管道。

选型关键参数

管道系统参数：介质、工作温度、工作压力、管道直径。

所需补偿量：计算或评估管道的轴向、横向、角向位移量。

连接方式：法兰连接、焊接、螺纹连接等。

安装环境：空间限制、腐蚀性环境、是否需要保温等。

要求：是否要求（如选用不锈钢316L）、是否需带拉杆限位（防止超量拉伸/压缩）等。

典型应用

供热管网（蒸汽、热水）：补偿因温度变化产生的巨大热膨胀，是热力管道的标准配置。

石化与电力行业：高温高压的工艺管道，连接振动设备（泵、汽轮机）的进出口。

市政给排水：长距离输水管线，连接水泵以减振，穿越建筑沉降缝。

船舶与海洋工程：补偿船体变形与管路热位移。

空调通风系统（HVAC）：补偿风管热胀冷缩，隔离风机振动。

工业气体管道：如压缩空气、燃气管道。

安装与使用要点

预变形：根据设计，在冷态安装时需进行预拉伸或预压缩，以在正常工作温度下伸缩节处于工作区间，延长寿命。

导向支架与固定支架：

伸缩节两端设置的固定支架，以承受内压推力。

在伸缩节活动方向有导向支架，防止管道侧向失稳。

对齐与保护：安装时需管道对中，严禁用伸缩节来强行纠正管道错位。对于波纹管型，需注意安装保护套管以防机械损伤和保温材料渗入。

维护：金属波纹管需检查疲劳裂纹，橡胶接头需检查老化龟裂，套管式需定期紧固压盖或更换填料。
