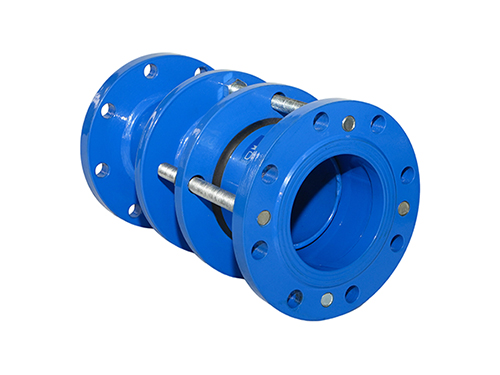

双法兰限位接头B2F

产品概述

双法兰限位接头B2F是一种在双法兰伸缩接头基础上，增加了刚性限位结构的管道连接件。它的核心功能是：在允许管道因热胀冷缩而产生预设范围内的轴向位移的同时，通过机械限位装置严格防止位移超限，从而保护管道和设备。B2F是一种典型的“伸缩+限位”型接头，不承担传递内压推力的主要任务。

核心功能与价值

核心功能：补偿位移+硬性限位

补偿位移：吸收和适应管道的轴向热膨胀与收缩。

限位：当管道位移达到设计允许的值（拉伸位）或值（压缩位）时，接头内部的限位装置会形成刚性阻挡，防止管道继续过度拉伸或压缩，避免接头被拉脱或压坏，保护管道系统。

方便安装与维护：松紧法兰螺栓即可调节安装长度，便于对中和设备检修。

隔离振动：具有柔性的密封结构可以轻微衰减来自管道的振动。

密封：在允许的位移范围内，保持的密封性能。

型号含义（示例：B2F）

B：通常代表“限位”或“防拉脱”，是区别于“传力(C)”和“自由伸缩(A)”的关键标识。

2：通常代表双法兰连接形式。

F：代表“法兰”连接方式。

（注：B2F是行业通用型号之一，明确指向带限位功能的双法兰伸缩接头。）

结构特点与工作原理

主要构件：

本体/套管：可滑动部分。

压盖/法兰：两侧与管道连接的法兰。

限位螺杆与螺母（关键部件）：这是实现“限位”功能的核心。这些螺杆穿过两侧法兰，但螺母并不在安装时锁死。螺杆两端设有限位挡块或加厚的螺母。

密封圈：实现滑动密封。

工作状态：

正常运行（补偿位移）：管道热胀时，推动一侧法兰向外移动，此时限位螺杆随之移动，但螺母与挡块间留有间隙，允许自由伸缩。管道冷缩时同理。

达到限位（）：当位移达到设计值时，移动侧法兰的限位挡块会顶住固定侧的螺母或螺杆头部，形成机械刚性接触，阻止继续拉伸。压缩限位原理相同。
