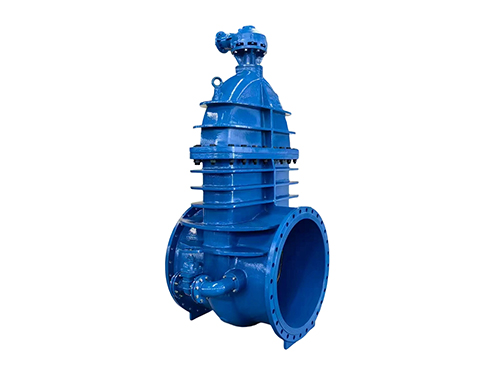

DN1000硬密封闸阀

一、产品定义与战略定位

DN1000硬密封闸阀是指公称通径为1000毫米、采用金属对金属密封的型工业闸阀。作为管道系统中的关键主干线截断设备，它承担着大流量流体介质的隔离与控制重任，其设计、制造和性能直接关系到整个管网或装置的性与运行效率，是电力、冶金、水利、石油化工等重工业的战略性控制设备。

二、核心设计挑战与技术应对

口径的结构刚度：为抵抗巨大介质压力（特别是关闭时的压差）和管道应力，阀体采用、厚壁的整体铸造或分瓣铸造焊接结构，并运用有限元分析（FEA）进行优化设计，在承压时变形量控制在密封允许范围内。阀体通常配有加强筋和稳固的支撑脚。

巨大操作力矩的应对：

低摩擦设计：采用双偏心或弹性楔式闸板，使密封面在启闭瞬间脱离接触，将滑动摩擦变为近乎零摩擦，大幅降低启闭扭矩。

传动链：阀杆采用大直径合金钢锻件；阀杆螺母采用高承载能力的推力轴承支撑；所有传动部件均进行设计。

驱动方式强制配置：采用直接手轮操作。标准配置为大传动比伞齿轮箱，并普遍预留或直接集成电动、液动或电液联动执行机构，以提供高达数万至数十万牛顿米的输出扭矩。

高温高压硬密封的性：

密封副材料：闸板与阀座密封面堆焊钴基（如司太立Stellite）或镍基硬质合金，经过加工和配对研磨，在高温（可达425℃以上）高压下仍具有优异的抗擦伤、耐冲刷和密封性能。

弹性补偿设计：采用弹性闸板或弹性阀座，能自动补偿因温度变化引起的热胀冷缩，避免因卡死或泄漏。

制造的精度：DN1000的尺寸决定了其零部件巨大，对铸造缺陷控制、大型工件加工、热处理变形控制、现场装配精度都提出了挑战，需要重型装备和工艺。

三、典型结构配置

阀体与连接：

结构形式：主要为明杆模式闸阀，便于观察和维护。

阀体类型：铸钢（WCB、WC6）或不锈钢。通常为全通径设计，流阻。

连接方式：法兰连接为主，法兰标准为国标（GB）、美标（ANSI）或德标（DIN）。法兰厚度、螺栓规格均需加强。

内部组件：

闸板：弹性楔式单闸板，密封面堆焊硬质合金。

阀座：与阀体分离的可更换式阀座环，或在本体上直接堆焊。材质与闸板匹配。

阀杆：大口径全通径实心合金钢阀杆，表面镀硬铬或氮化处理。

填料系统：深填料函设计，采用弹簧加载的活载填料结构，填充柔性石墨环，阀杆处长期密封。

操作驱动系统：

主驱动：电液联动执行机构或大型电动执行机构是标配，提供足够扭矩和推力，并具备速度调节、力矩保护、远程控制功能。

备用驱动：二级伞齿轮箱并配手动轮，供断电或检修时应急操作。

状态监测：集成编码器用于阀位反馈，力矩传感器用于过载保护，信号可接入控制系统。

四、性能参数（典型范围）

公称压力：PN10~PN40（常见），高压可达PN64/PN100。

设计温度：-29℃~+425℃（根据材料可扩展）。

泄漏等级：符合API 598或GB/T 26480的金属密封闸阀标准，通常为或A（允许微量泄漏），要求可达到接近零泄漏。

全行程时间：根据执行机构速度，通常为2~10分钟。

操作扭矩/推力：，需专门计算，通常由执行器厂家与阀门厂家协同确定。

五、核心应用

火力与核电站：主给水管道、主蒸汽管道旁路、循环水进出口等关键截断点。

大型水利与调水工程：泵站出水主管、输水干渠关键分水口的总控制阀。

冶金行业：高炉冷却水总管、轧钢除鳞系统主管等大流量供水管线的隔离阀。

石油化工：大型储罐进出口总管、冷却水场总管等。

城市供水/排水主干网：水厂出水总管、污水处理厂进水泵房后的主管道控制阀。

六、选型、安装与维护要点

选型是系统工程：由阀门厂家、执行器厂家和设计院紧密合作，根据详细工况（压力、温度、介质、压差、启闭频率、管道应力分析）进行扭矩计算、模态分析和分析，共同确定最终规格。

安装要求：

基础与支撑：设置的混凝土独立基础和管道支撑，严禁让阀门承受管道不当重量和应力。

吊装与找正：需使用重型吊装设备，阀门水平、对中，法兰平行度严格达标。

执行机构安装：驱动轴与阀杆的同心。

维护的性：

定期检查：检查阀杆密封、驱动机构润滑、连接螺栓预紧力、以及阀位和力矩的异常变化。

密封面维护：一旦内漏，现场困难，通常需要返厂或派遣团队现场研磨。

智能预测性维护：利用集成的传感器数据（扭矩、开度、振动），建立趋势分析，实现故障预警。
