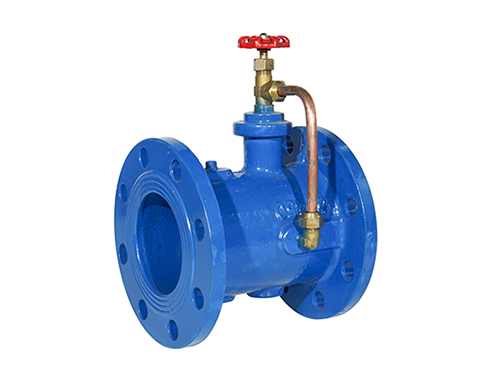

微阻缓闭蝶式止回阀

产品概述

微阻缓闭蝶式止回阀是一种融合了蝶阀流线型结构、止回阀单向功能与缓闭阀水锤防护特性的复合阀门。它在普通蝶式止回阀的基础上，通过精巧的杠杆重锤系统或外置/内置液压装置，实现了阀瓣的“快关”与“缓闭”两阶段关闭，是专门为解决水泵停机时产生的水锤危害和倒流问题而设计的阀门，尤其适用于中大型供水、排水及工业循环水系统。

核心功能与价值

防止倒流（快关阶段）：停泵瞬间，阀瓣在自重、介质回流及辅助机构作用下关闭至约80-85°位置，截断大部分倒流，防止水泵高速倒转。

主动水锤（缓闭阶段）：剩余的10-15°关闭行程，通过可调的缓闭机构控制其缓慢关闭（通常3-60秒可调）。此阶段能平缓消散管道动能，将水锤压力峰值削减60%-90%，从根本上保护管道与设备。

微阻节能：阀瓣采用流线型蝶板设计，全开时与水流通路平行，流阻系数（ξ≈0.3-1.5），大幅降低泵送能耗，运行经济性显著。

运行平稳安静：缓闭过程了阀瓣对阀座的猛烈撞击，运行无噪声。

结构特点与工作原理

该阀是蝶阀、止回阀与缓闭机构的三位一体集成。

主要构件：

阀体与蝶板：类似蝶阀，蝶板为轻薄的流线型圆盘，围绕固定轴旋转。

重锤杠杆缓闭系统（机械式主流）：

重锤：提供主要的关闭力矩和缓闭动力。

可调角杠杆：连接重锤与阀轴，其角度可调，用于设定快关角度。

阻尼油缸（核心缓闭部件）：与杠杆连接。在缓闭阶段，油缸活塞运动受到液压油通过调节针阀的节流阻尼，从而实现缓闭速度与时间的控制。

辅助弹簧：协助启动关闭。

工作过程（以重锤杠杆式为例）：

开启：水泵启动，水压推动蝶板开启，同时通过连杆压缩阻尼油缸，重锤被抬升储存势能。

全开运行：蝶板处于全开悬浮状态，流阻。

快关阶段：停泵瞬间，水流速骤降，蝶板在重锤势能、弹簧力及回流水力共同驱动下开始关闭，并运动至预设的快关终止角（如80°），此时阻尼油缸尚未介入或介入很少。

缓闭阶段：快关结束后，重锤的剩余势能驱动蝶板完成关闭。此时，阻尼油缸的活塞运动受针阀节流控制，蝶板以缓慢、均匀的速度关闭，直至密封。缓闭时间通过调节针阀开度实现。

产品特点与优势

一阀多能，系统简化：集止回、截止、消锤、微阻功能于一身，可替代“止回阀+水锤器+闸阀/蝶阀”的组合，节省安装空间与成本。

消锤效果：“快关+缓闭”是工程上停泵水锤的经典且最方法之一。

节能：的流阻直接降低水泵运行扬程，长期运行节能效益巨大。

参数可调，适应性强：快关角度与缓闭时间均可现场调节，能匹配不同管长、扬程的水泵系统，达到保护效果。

：纯机械液压原理，无需外接电源，故障率低。

典型应用

供水系统：市政自来水厂送水泵房、二次加压泵站、长距离输水管道。

排水系统：污水处理厂提升泵房、雨水泵站。

工业循环水系统：电厂、钢铁厂、化工厂的冷却水循环泵出口。

高层建筑给水与消防系统：防止高压管道水锤。

农田水利与灌溉工程：大型泵站出水口。

选型与安装要点

选型关键：

公称通径与压力：匹配主管道。

缓闭时间范围：需满足管道水锤计算所需的缓闭时间。

是否需要调节功能：确认快关角度与缓闭时间是否可调。

材质：根据介质选择阀体（铸铁、铸钢、不锈钢）与蝶板密封（橡胶、不锈钢）。

安装要点：

方向与位置：水平安装在泵出口，阀体箭头与水流方向一致。

维护空间：为重锤杠杆和调节机构的操作、维护预留足够侧向与上方空间。

支撑：大口径阀门需设独立支架，勿让管道承重。

调试：安装后进行现场调试：a)调整杠杆角度设定快关点；b)调节针阀开度，用秒表测量缓闭时间，直至达到设计值。
