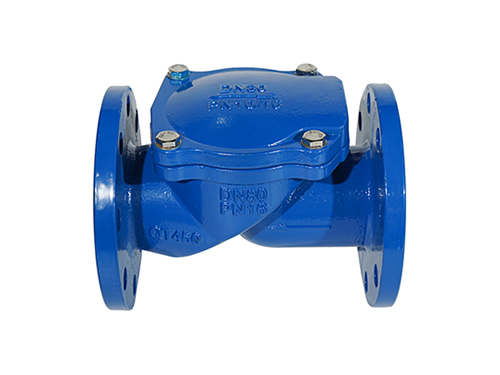

橡胶瓣止回阀

产品概述

橡胶瓣止回阀，是一种采用整体橡胶硫化成型瓣膜作为启闭件的止回阀。其设计专为含有固体颗粒、纤维或粘稠物质的液体介质（特别是污水、泥浆、废水）而优化。凭借其全流道、无阻碍、强密封和防堵塞的特性，成为市政排水、污水处理及工业排污系统中防止介质倒流的关键设备。

核心功能与价值

的防堵能力：阀瓣为柔软的橡胶片，介质中的固体颗粒或纤维物可被其挤压变形通过，或在反向关闭时被截留并随水流冲走，不易卡塞。

严密密封：橡胶阀瓣与金属阀体密封圈或整体式橡胶内衬形成面接触柔性密封，即使在有少量杂质的情况下也能实现关断，防止倒流泄漏。

全流通，低流阻：阀门开启时，橡胶瓣翻折贴附于阀体内壁，提供与管道内径基本一致的圆形流道，水流顺畅，压力损失。

静音关闭：橡胶与金属（或橡胶）的碰撞声远小于金属与金属的撞击，运行噪音低。

结构特点与工作原理

主要构件：

阀体：通常为铸铁、碳钢或不锈钢，内壁光滑，有时整体内衬橡胶。

橡胶瓣（核心部件）：由尼龙布或帘子布多层骨架与、蚀橡胶（如橡胶NR、氯丁橡胶CR、丁腈橡胶NBR）整体硫化成型。形状多为圆形“口琴”状或“鸭嘴”状，根部加强，瓣叶柔韧。

限位压板/加强环：用于固定橡胶瓣的根部，并控制其开启角度。

工作过程：

开启：当正向流速和压力达到值时，柔性橡胶瓣在流体作用下向外、向后翻折，打开流道。在“鸭嘴式”结构中，瓣口呈椭圆形张开。

关闭：当流速降低或产生反向流动时，阀瓣在自身弹性、回流介质压力及重力的共同作用下，回弹至关闭位置，贴合密封面，阻断介质。

主要类型

按结构形式分：

单片式：单个圆形橡胶瓣，结构单常见。

双片式/对夹式：两个半圆形橡胶瓣对夹安装在阀体中轴，适用于口径。

鸭嘴式（鸭嘴阀）：阀体出口为柔性橡胶“鸭嘴”形结构，靠内外压差启闭，常用于排水管末端，兼具止回与防倒灌功能。

按连接方式分：法兰连接、套接、卡箍连接等。

按内衬分：全衬胶型（阀体内壁全包橡胶，）和局部衬胶型。

产品特点与优势

无阻碍流通：全开时无任何阀杆、铰链或阀球阻挡流道，特别适合输送含有悬浮物的流体。

优异的与腐蚀性：橡胶材质能耐受多种化学介质腐蚀，好于许多金属。

维护成本：活动部件仅为橡胶瓣，磨损后只需更换橡胶瓣，而无需更换整个阀门或进行复杂维修。

重量轻，安装简便：相比同口径金属止回阀更轻。

适用范围广：通过选用不同橡胶材质，可适应多种酸碱度、温度范围的介质。

典型应用

市政排水与污水处理：污水提升泵出口、污水处理厂各工艺单元连接管、曝气系统。

工业废水处理：矿山、造纸、食品加工等行业的工艺排污管道。

建筑排水：地下室排污泵、屋顶雨水排水管防倒灌。

防洪排涝：泵站出水口，作为“鸭嘴阀”安装于防洪堤排水管末端，防止河水倒灌。

水产养殖与农业：循环水系统、灌溉排水。
