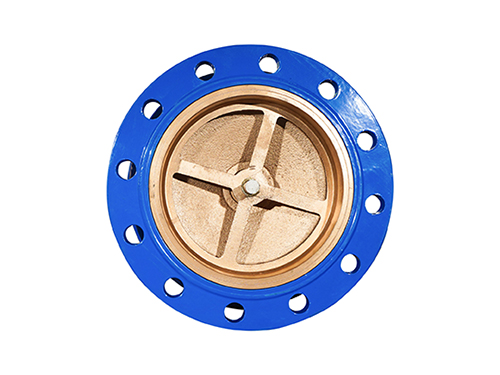

消声止回阀

产品概述

消声止回阀是一种专门设计用于或大幅降低阀门关闭时产生的冲击噪音（水锤声）的止回阀。它在实现防止介质倒流功能的基础上，通过优化阀瓣运动轨迹、增设缓冲元件或改变密封形式，使关闭过程平稳、轻柔，从而达到“消声”的目的，是提升泵房及管道系统环境品质、满足环保要求的理想选择。

核心功能与价值

静音运行：传统止回阀（如旋启式）关闭时阀瓣与阀座的金属撞击声，大幅降低系统运行噪音。

缓和水锤：通过控制关闭速度，减轻因流速突变产生的压力波冲击，为管道系统提供程度的水锤防护。

止回：介质单向流动，保护水泵等动力设备。

节能降阻：采用流线型设计，流阻系数小，减少系统长期运行能耗。

结构特点与工作原理

消声止回阀并非单一结构，而是实现“消声”效果的一类技术的统称，主要设计思路如下：

弹簧辅助轴向关闭式（、）：

结构：阀瓣（通常为圆盘形或短导流形）沿阀体轴线方向运动。内置不锈钢弹簧提供关闭动力和缓冲。

原理：开启时，介质压力克服弹簧力；关闭时，弹簧力成为主导，推动阀瓣平稳、匀速地轴向回座，避免了侧向摆动和撞击。这是“消声”的核心。

倾斜阀瓣式（斜盘式）：

结构：阀瓣为与轴线成角度的倾斜圆盘，带导向杆和弹簧。

原理：阀瓣沿固定导向杆滑动关闭，弹簧辅助并缓冲，运动轨迹可控，撞击能量被吸收。

软密封副设计：

结构：阀座或阀瓣密封面采用橡胶、聚四氟乙烯等弹性材料。

原理：即使有轻微撞击，也是弹性体之间的接触，声音远小于金属撞击，且密封性。

带阻尼缓冲装置式：

结构：在阀瓣关闭末端集成液压、气压或聚氨酯阻尼器。

原理：在关闭瞬间吸收阀瓣动能，实现“软着陆”，达到的消声和消锤效果。

主要类型

消声止回阀：通常特指弹簧辅助轴向关闭式，这是市场主流。

对夹式消声止回阀：结构紧凑，安装于两片法兰之间。

法兰式消声止回阀：阀体自带法兰，连接稳固，适用于口径。

螺纹连接消声止回阀：适用于小口径管道。

产品特点与优势

的降噪效果：可将关闭噪音降低至环境背景水平，工作环境。

良好的水锤衰减能力：减缓压力波动，保护管路系统。

任意方向安装：由于不依赖重力（主要靠弹簧），可水平、垂直或倾斜安装，性能一致。

启闭，密封零泄漏：弹簧作用响应快，软密封设计严密关断。

维护方便：结构相对简单，部分型号阀盖可拆卸，便于检查内部弹簧和密封。

典型应用

建筑给排水系统：高层建筑生活给水泵、消防泵、潜污泵出口，泵停时的管道巨响。

暖通空调系统：冷水机组、冷却塔、循环水泵出口，营造安静机房环境。

区域供水管网：泵站出水口，减少对周边环境的噪音影响。

工业循环水系统：对噪音有控制要求的工厂泵房。

其他：酒店、医院、学校等对静音要求高的场所。

选型与安装要点

选型关键：

工作压力与口径：匹配系统工况。

弹簧关闭压力：需在系统工作压力下也能关闭。

材质：根据介质选择阀体（铸铁、铸钢、不锈钢）、弹簧（不锈钢）和密封件（NBR、EPDM、FKM）。

连接方式：对夹式（紧凑）、法兰式（稳固）。

安装要点：

方向性：阀体箭头与介质预定流向一致。

直管段：阀前宜≥5倍管径的直管段，以获得稳定流态，性能。

维护空间：考虑阀盖或阀体拆卸所需空间，便于日后维护。
