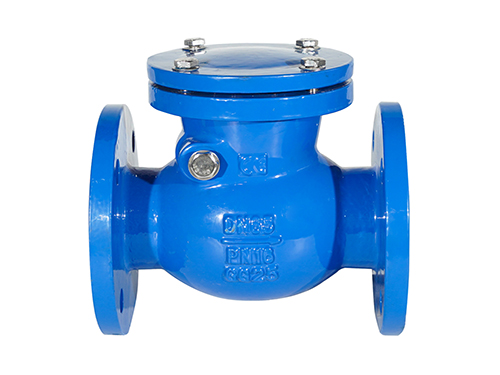

英标旋启式止回阀

产品概述

英标旋启式止回阀，指依据英国标准（BS标准）或与其兼容的标准（如ISO）设计、制造的旋启式止回阀。它是一种利用铰链机构使圆形阀瓣（摇板）绕阀体外的固定轴旋转来实现启闭的止回阀。以其设计经典、、标准体系完整而著称，广泛应用于英联邦、中东、亚洲及遵循英标体系的石油、气、化工、船舶和公用事业项目中。

核心功能与价值

防止介质倒流：介质顺流时推开阀瓣，逆流时阀瓣在重力、介质力和/或辅助机构作用下关闭，单向流动。

结构简单，：采用成熟的摇杆-铰链设计，铸件厚实，能够承受较高的系统压力（常见如Class 150，300，600，900甚至）和冲击。

维护便捷：大多数为可拆卸阀盖（螺栓连接）或整体式阀体设计，内部件（阀瓣、摇杆、密封圈）易于检查和更换，维护成本低。

良好的流通能力：全开时阀瓣脱离流道中心，流阻相对较低。

核心标准与型号标识

主要标准：

BS 1868/BS 1873：石油、石化及相关工业用钢制止回阀的英国标准，详细规定了设计、材料、试验要求。

BS 5352：一般工业用钢制止回阀标准。

BS EN系列：与欧洲标准统一的版本（如BS EN ISO 17292石油工业用球阀，但理念相通）。

连接标准：BS 10，BS 1560法兰标准，或ISO 7005（其部分等同于BS法兰尺寸）。

压力等级：采用磅级（Class）体系，如Class 150，300，600，900，1500，2500。

端部连接：主要为RF（突面）或RTJ（环连接面）法兰，符合BS法兰尺寸。

结构特点与工作原理

主要构件：

阀体：通常为铸钢（A216 WCB）、不锈钢（A351 CF8/CF8M）或合金钢，铸造质量要求高。

阀瓣（Disc）：圆形盘状，一侧与摇杆（Arm）铰接。摇杆另一端通过销轴（Pin）固定于阀体外部或内部的摇杆支架（Hinge Bracket）上。

密封副：金属硬密封为主（阀体密封面堆焊斯太立合金、13%Cr，阀瓣密封面为不锈钢或堆焊硬质合金），高温高压下的密封和性。也有软密封选项（阀瓣嵌弹性体）。

阀盖（Bonnet）：与阀体螺栓连接，带垫片密封。是压力边界的一部分，便于检修。

支架与销轴：设计，是阀门长期启闭的关键。

工作过程：

开启：介质正向压力作用在阀瓣上，克服其自重和摩擦阻力，推动阀瓣绕外部销轴旋转开启。全开时，阀瓣几乎与流体流向平行。

关闭：当介质流速降至零或开始逆流时，阀瓣在逆流介质力、自身重力及可能的弹簧辅助力作用下，绕轴回摆，与阀座密封面撞击闭合。

主要类型

按结构形式分：

标准单瓣旋启式：应用最广。

双瓣旋启式：适用于大口径（通常DN400以上），将阀瓣分为两半，降低启闭力矩和水锤冲击，减小外形尺寸和重量。

按阀体流道分：

全通径型：流道内径与连接管道内径基本一致，流阻。

缩径型：阀座通径小于管道内径，结构更紧凑、轻便、经济。

按密封类型分：

金属硬密封：标准配置，适用于绝大多数工业工况。

软密封：用于要求零泄漏的低温、洁净介质场合。
